โซลินอยด์วาล์ว [ Solenoid Valve ]
โซลินอยด์วาล์ว [ Solenoid Valve ] คือ อุปกรณ์ที่อาศัยหลักการทำงานของสนามแม่เหล็กไฟฟ้าร่วมกับกลไก เพื่อทำการเปิด-ปิด การควบคุมการไหลของของไหล อาทิเช่น น้ำ อากาศ หรือก๊าชต่าง ๆ เป็นต้น ภายในวาล์วมีส่วนประกอบ ขดลวดพันแม่เหล็ก ซึ่งเป็นตัวกลางที่ใช้ร่วมกับพลังงานไฟฟ้า โดยการปล่อยกระแสไฟฟ้าผ่านขดลวดจะเกิดพลังงานสนามแม่เหล็ก ส่งผลการทำงานปิด-เปิด ช่องการไหลของตัววาล์ว
ประเภทของโซลินอยด์วาล์ว ที่นิยมใช้กันทั่วไป
- โซลินอยด์วาล์วทองเหลือง 2 ทาง หรือ 2/2 way : โซลินอยด์วาล์วจะทำงานลักษณะ เปิด-ปิด ขึ้นอยู่กับลักษณะของการใช้งานว่าเป็นปกติเปิดหรือปกติปิด เป็นวาล์วที่นิยมใช้ในการเปิดปิด น้ำ,ลม,แก๊ส,น้ำมัน
- โซลินอยด์วาล์ว 3 ทาง หรือ 3/2 way : โซลินอยด์วาล์วจะทำงานลักษณะเปิด-ปิด ขึ้นอยู่กับลักษณะของการใช้งานว่าเป็นปกติเปิดหรือปกติปิด การใช้งานจะคล้ายๆกับแบบ 2 ทาง แบบ 3 ทางนี้จะมีรูระบายลมด้านทางออกเพื่อระบายแรงดันที่กับมาจากโหลด
- โซลินอยด์วาล์ว 4 ทาง หรือ 4/2 way : โซลินอยด์วาล์วแบบนี้ส่วนใหญ่จะใช้กับงานระบบไฮดรอลิค จะทำงานควบคุมกระบอกไฮดรอลิคซึ่งจะมีทางออกของน้ำมันไฮดรอลิค 2 ทาง ทางเข้าของน้ำมันไฮดรอลิค 1 ทาง ทางระบายน้ำมันกับแท้งค์น้ำมัน 1 ทาง ลักษณะทางวิ่งของน้ำมันไฮดรอขึ้นอยู่กับลักษณะของสัญลักษณ์ของวาล์วหรือผู้ออกแบบงานนั้นๆ
- โซลินอยด์วาล์ว 5 ทาง หรือ 5/2 way : โซลินอยด์วาล์วแบบนี้ส่วนใหญ่จะใช้ในงานระบบนิวเมติกส์จะควบคุมกระบอกลม จะมีช่องลมออก 2 ทาง จะมีช่องลมเข้า 1 ทาง และรูระบายลม 2 ทาง ลักษณะการทำงานของวาล์วขึ้นอยู่กับสัญลักษณ์ของวาล์วหรือผู้ออกแบบงานนั้นๆ

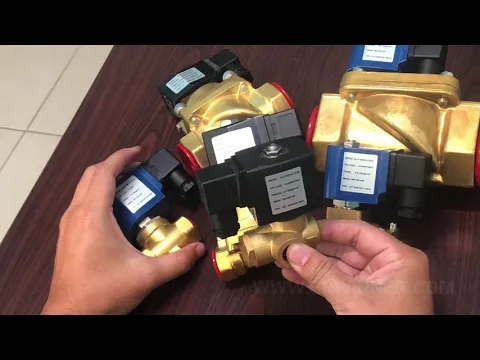

วิดีโออธิบายชนิดและการใช้งานโซลินอยด์วาล์ว
